红星单缸液压圆锥破碎机的控制系统设计
.jpg)

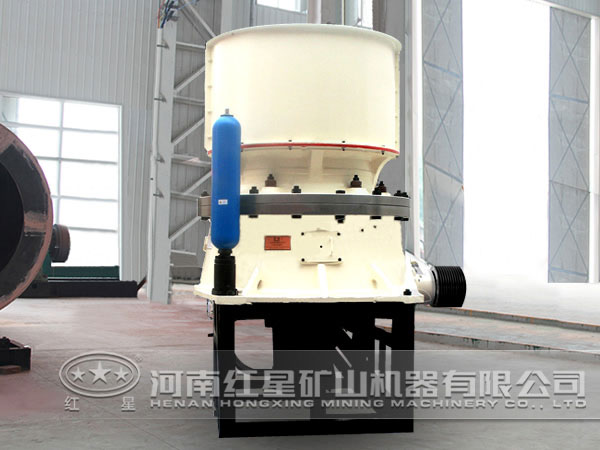

单缸液压圆锥破碎机是红星机器结合国内外为先进的破碎技术制造的设备，破碎坚硬、中等硬度以上的岩石性能优越。单缸液压圆锥破碎机不仅采用了先进的液压技术，而且简化了传统圆锥破碎机的结构，更易于实现破碎机的生产自动化控制。以下是红星机器对单缸液压圆锥破碎机的控制系统进行的自动化改造和设计方案。
单缸液压圆锥破碎机与液压圆锥破碎机的工作原理相似，是由带有锰钢衬板的固定圆锥和可动圆锥共同作用实现对物料的破碎，可动锥体的下端插在偏心套中，偏心轴套通过锥齿轮啮合与水平轴连接，驱动电机驱动水平轴旋转，从而带动偏心轴套旋转，动锥被迫作旋摆运动，使矿石在破碎腔内不断地受到动锥的挤压和弯曲作用。
单缸液压圆锥破碎机的结构特点：采用液压保护和液压调整，很大程度上简化了设备结构，机体重量更轻；可以通过更换偏心轴套的方法，改变偏心距大小实现对物料粒度大小的控制；简支梁结构使动锥主轴偏心角仅有弹簧圆锥破碎机的1/2，加长破碎腔，提高了矿石破碎粒度的均匀性；调整排矿口和解决堵料问题只需要操作液压系统控制阀即可；密封系统采用密封筒防尘结构，润滑系统工作更好。
过去破碎生产线对矿石的处理长期采用人工手动调整的控制方式和常规PID控制方法，但要应对破碎机生产过程中复杂多变的的干扰显然力不从心，模糊控制不依赖精确的数学模型，可以很好的克服非线性因素影响，因此红星机器单缸液压圆锥破碎机采用了将模糊控制和PID结合起来的控制方法，不仅有PID控制器整定方便、适应性强和结构简单的优点，而且通过模糊控制调整PID参数克服了非线性影响因素。
单缸液压圆锥破碎机的控制系统采用上位监控与现场控制的方式，控制系统配置结构分为上位机和下位机，上位机负责实时监控的编程、组态及相应操作，下位机则依靠单片机控制现场生产运行和生产。一般现场控制级为第一级，上位机监控级为第二级。单缸液压圆锥破碎机的控制系统主要通过工业计算机与STM32间进行实时数据通讯，实现对生产过程的监控、管理和实时数据采集，可以实时监控驱动电机功率、给矿量、润滑系统供油油温等主要生产参数，监控界面比较简单，操作方便。
单缸液压圆锥破碎机的先进控制方法实现了破碎过程的自动化、智能化，解放了人力，省心省力。如您对红星单缸液压圆锥破碎机想进一步了解，或有购买意向，可随时与我们联系，电话：0371-67772727。
