浓缩机简介

高效浓缩机也就是人们常说的浓密机，该机广泛应用于冶金、矿山、煤炭、化工、建材、环保等部门矿泥、废水、废渣的处理，对提高回水利用率和底流输送浓度以及保护环境具有重要意义。

污泥浓缩机主要部件结构及特点：浓缩机由浓缩池、特殊设计的大扭矩水型桥架、主传机构、提升机构、渣耙等五部分组成。

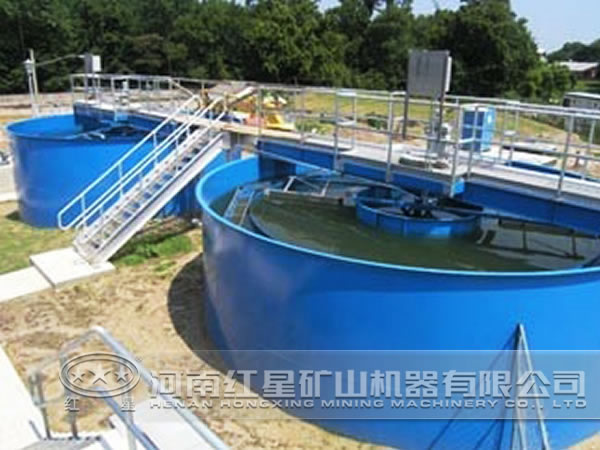

浓缩机成品图

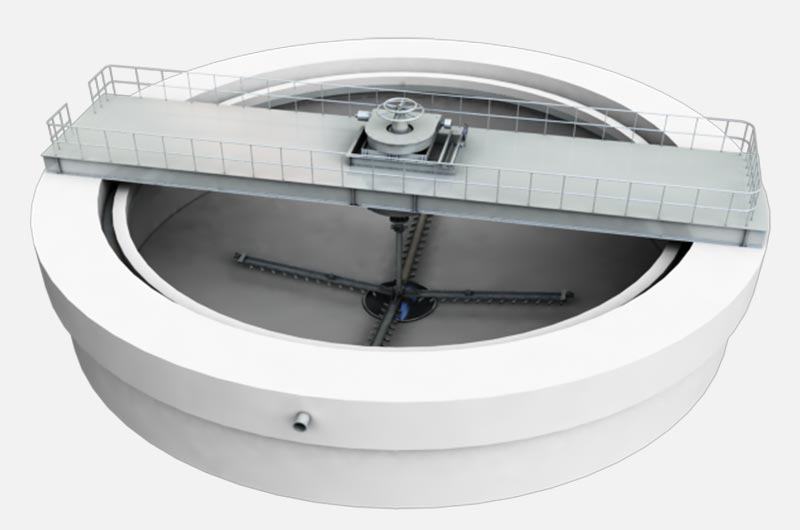

浓缩机成品图



浓密机安装前的准备

1、按照发货清单清点全部零件，对于运输过程中缺失的零件应补齐，对于运输过程中损坏或变形的零件应予修复。

2、对基础进行验收，对于与图纸不相符合的要给予纠正。并清除预留孔内的污垢及杂物。

浓缩机描述

在湿法选矿的作业中，精矿含有大量水分，需要进行脱水。在选别过程中为了提高下段给矿浓度，改善选别效果，适合工艺流程对中矿也要进行脱水。浓缩机在选矿作业中主要用于脱水和浓缩功能。

浓缩机特点

在浓缩池中心安有一根竖轴由固定在桁架上的电动机经圆柱齿轮减速器、中间齿轮和蜗轮减速器带动旋转。当竖轴旋转时，矿浆沿着桁架上的给矿槽流入池中心的受料筒，并向浓缩池的四周流动。浓密机矿浆中的固体颗粒渐渐沉降到浓缩池的底部，并由粑架下面的刮板刮入池中心的卸料斗，用砂泵排出。上面澄清的水层从池上部的环形溢流槽流出。

浓缩机技术参数

规格型号 浓缩池（m） 沉淀面积(m²) 提耙部分 电动机 处理能力(t/d) 总重量（t）
型号 规格 内径 深度 池底 方式 高度（m） 每转时间（min/r） 传动 提升
NZS-1 Φ1.8m 1.8 1.8 2.54 手动 0.16 2 Y90L-6 1.1KW 　 ---- 5.6 1.9
NZS-3 Φ3.6m 3.6 1.8 10.2 手动 0.35 2.5 Y90L-6 1.1KW 　 ---- 22.4 4.3
NZS-6 Φ6m 6 3 28.3 手动 0.2 3.7 Y90S-4 1.1KW 　 ---- 62 10.7
NZSF-6 Φ6m 6 3 28.3 手动   3.7 Y90S-4 1.1KW 　 ---- 62 5.1
NZ-9 Φ9m 9 3 63.6 自动 0.25 4.34 Y132S-6 3KW XWD0.8-3 0.8KW 140 8.5
NZS-9 Φ9m 9 3 63.6 手动 0.25 4.34 Y132S-6 3KW 　 ---- 140 7.5
NZS-12 Φ12m 12 3.5 113 手动 0.25 5.28 JTC752A-44 5.2KW 　 ---- 250 11.1
NZ-15 Φ15m 15 4.4 176 自动 0.4 10.4J JTC752A-44 5.2KW Y112M-6 2.2KW 350 26.0
NZ-20 Φ20m 20 4.4 314 自动 0.4 10.4 Y100L1-4 5.2KW Y112M-6 2.2KW 960 28.9
NZ-30 Φ30m 30 7.165 707 ---- 0.61 13.7 Y672A-44 5.2KW YCJ132-S 1.5KW 　 ---- 36.6
NZS-45 Φ45m 45 4.633 1590 手动 ---- 20 Y672A-44 5.2KW YCJ160-S 2.2KW 　 515 54.4
NT-15 Φ15m 15 3.5 177 　 ---- 　 ---- 8.4 Y132M2-6 5.5KW 　 ---- 390 12.6
NQ-18 Φ18m 18 3.5 255 　 ---- 　 ---- 10 Y132M2-6 5.5KW ----　 560 11.6
NQ-24 Φ24m 24 3.4 452 　 ---- 　 ---- 12.7 Y160M-6 7.5KW ----　 1000 26.6
NQ-30 Φ30m 30 3.6 707 　 ---- 　 ---- 16 Y160M-6 7.5KW ----　 1570 30.9
NJ-38 Φ38m 38 4.9 1134 　 ---- 　 ---- 10-25 JZT252-4 11KW Y160M-6 7.5KW 1600 63.3
NT-45 Φ45m 45 5.05 1590 　 自动 　 ---- 19.3 Y160L-6 11KW 　 ---- 2400 66.8
NTJ-53 Φ53m 53 5.07 2202 ---- ---- 23.18 Y180L-6 15kw ---- 6250 89.1
NT-100 Φ100m 100 5.65 7846 　 ---- 　 ---- 43 Y180L-6 15KW 　 ---- 3030 214.9
