振动给料机简介

振动给料机又称喂料机，在生产流程中，可把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去，在砂石生产线中可为破碎机械连续均匀地喂料，并对物料进行粗筛分，振动给料机广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。

振动给料机主要由给料槽体、激振器、弹簧支座、传动装置等组成。

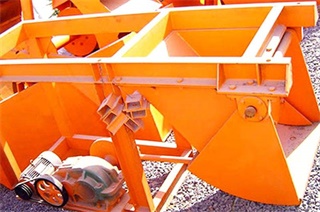

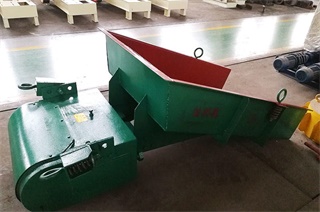

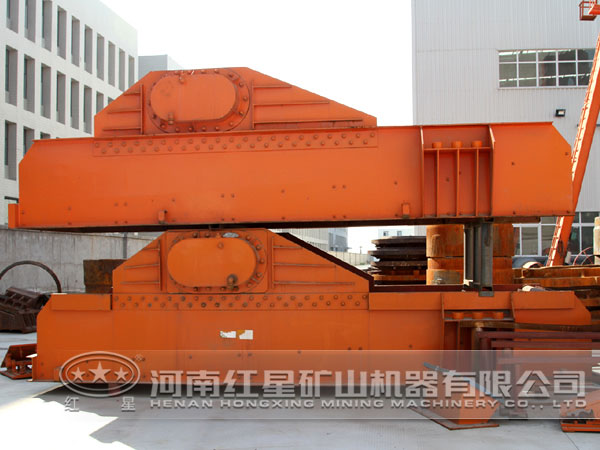

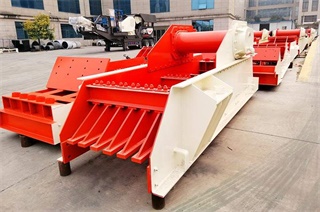

振动给料机图片

振动给料机图片展示

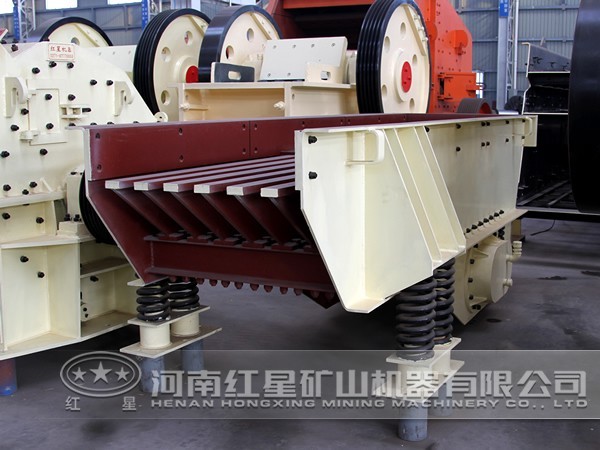

振动给料机

振动给料机结构特点

给料机结构简单，操作方便，不需润滑，耗电量小；可以均匀地调节给矿量；因此已得到广泛应用。一般用于松散物料。根据设备性能要求，配置设计时应尽量减少物料对槽体的压力，按制造厂要求，仓料的有效排口不得大于槽宽的四分之一，物料的流动速度控制在6-18m/min.对给料量较大的物料，料仓底部排料处应设置足够高度的拦矿板； 为不影响给料机的性能，拦矿板不得固定在槽体上。为使料仓能顺利排出，料仓后壁倾角好设计为55-65度。

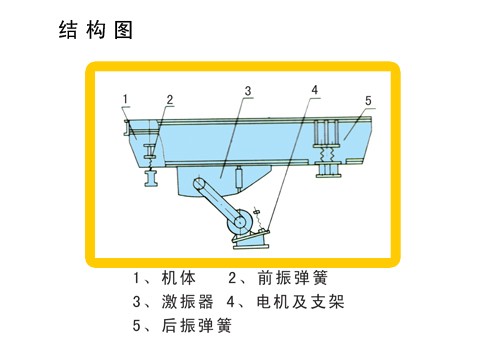

振动给料机结构

振动给料机性能特点

振动给料机主要特点是采用不参振的普通电动机带动偏心块激振。与振动电机激振的喂料机相比，具有能适应大给料量、工作可靠、使用寿命长、维修工作量小等优点。喂料机广泛应用于选矿、冶金、煤炭、化工、建材等工业部门，用来完成各种散粒物料的给料与配料。我厂为该系列给料机配置提供各种非标工艺配套件（如阀门）。调节给料量十分方便。

振动给料机在选煤厂主要用于把块状或粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置内的一种给料设备。由于它采用电磁力驱动和机械振动的共振原理，与机械驱动的给料机(如往复式等)相比，具有没有转动零部件，没有润滑点，结构比较简单，重量较轻，驱动力小，可以在运转过程中调节给料，维护检修方便，输送槽磨损小和易于实现自动控制等特点，所以用途很广。

振动给料机技术参数

型号 最大进料粒度 (mm) 处理能力 (t/h) 电动机功率 (kw) 安装倾角 (°) 槽体尺寸 (mm) 外形尺寸 (长×宽×高)(mm)
GZD-650×2300 300 80-100 2×1.1 10-20 650×2300 2300×1360×780
GZD-750×2500 350 100-130 2×1.5 10-20 750×2500 2500×1460×780
GZD-850×3000 400 120-150 2×3 10-20 850×3000 3110×1800×1600
GZD-1000×3600 500 150-200 2×3.7 10-20 1000×3600 3850×1950×1630
GZD-1100×3600 580 240-300 2×3.7 10-20 1100×3600 3600×2050×1660
GZD-1300×3600 650 450-600 2×7.5 10-20 1300×3600 3900×2350×1750
GZD-1500×3600 1050 450-1000 2×7.5 10-20 1500×3600 3900×2000×1750
GZD-2000×3600 1200 550-1000 2×10 10-20 2000×3600 3600×2000×1750
GZD-2500×5000 1500 650-1500 2×18 10-20 2500×5000 5000×2500×1800
ZSW-380×95 500 100-180 8p 11 0-10 3800×960 3920×1640×1320
ZSW-490×110 630 150-400 6p 15 0-10 4900×1100 4980×1830×1320
ZSW-490×130 750 400-700 6p 22 0-10 4900×1300 4980×2580×2083
ZSW-600×130 750 400-700 4p 22 0-10 6000×1300 6082×2580×2083
ZSW-600×150 800 500-900 4p 30 0-10 6000×1500 6086×2662×1912
ZSW-600×180 900 700-1300 4p 37 0-10 6000×1800 6310×3262×2230
ZSW-600×200 1200 800-1500 4p 55 0-10 6000×2000 6310×3462×2230

注：产量根据不同物料，进料粒度等因素其结果将有所不同
