振动筛筛框和激振器设计

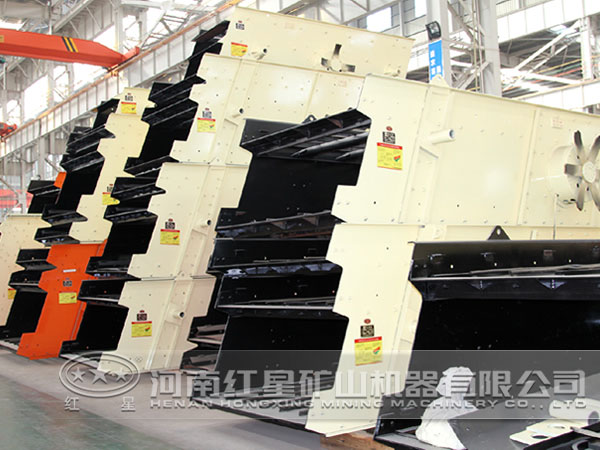

筛框在振动筛中起到承载的作用，是振动筛的重要部件，其主要由侧板、横梁、弹簧支座和各种加强筋组成，筛框结构强度的好坏直接影响到筛子的使用寿命。

筛框的设计

由于振动筛是在高频振动的状态下工作，筛框不仅要承受被筛分物料的重量，而且还要承受很大的振动力，因此筛框的设计要重点考虑两个因素：一是各部件之间的连接都要牢固，使整体筛框有足够的刚度而不致于筛框结构因发生变形而损坏；二是激振器安装位置应处在筛框的质心。为了充分考虑筛框各部件之间连接的牢固和维修更换零件的方便，本筛的横梁和侧板之间的连接采用的是螺栓连接，横梁采用的是无缝钢管和槽钢；另外，由于本筛是在solidworks软件环境下进行三维设计，可以很方便的找到筛框的质心位置并作为激振器的旋转中心，以满足设计需要。

激振器的设计

激振器是振动筛的重要组成部分，激振器性能的优良直接影响振动筛的使用寿命，因此激振器的设计也是振动筛设计中的关键部分。本筛设计的激振器结构为块偏心筒式激振器，采用润滑脂润滑，综合使用迷宫和毡圈密封，同时采用的传动装置为轮胎联轴器。该型激振器的优点是：

1、通过轮胎联轴器电机直接联接，结构简单，装卸便；

2、采用块偏心式偏心结构，同时偏心块上还配有配重片，可方便的激振力可调；

3、该激振器的筒体直接与设备两侧板联接，增强了整体设备的强度；

4、综合采用迷宫和毡圈密封的密封方式，密封性能优良。
