颚式粉碎机的主要部件及工作原理
颚式粉碎机机概述 颚式粉碎机成品图 颚式粉碎机的主要部件 鄂式粉碎机工作原理
颚式粉碎机机概述
颚式粉碎机机即是颚式破碎机，颚式粉碎机是出现较早的破碎设备，因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少，因此，直到现在仍然广泛地在冶金、化工、建材、电力、交通等工业部门，用于破碎抗压强度在147～320MPa的各种矿石和岩石的粗、中、细碎。近年来，河南红星矿山机器有限公司为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度的微碳铬铁的需要，专门研制了强力颚式粉碎机机。

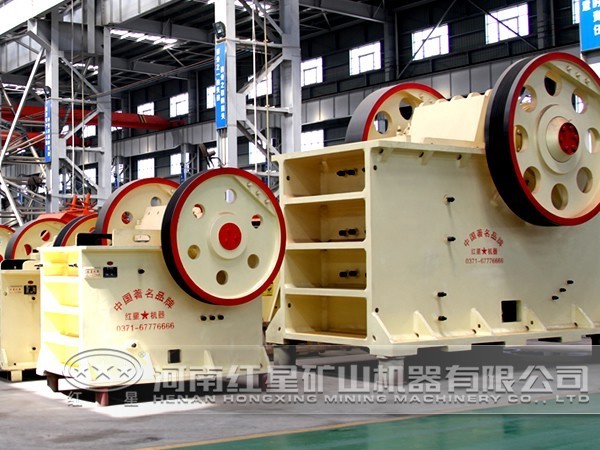

颚式粉碎机成品图
颚式粉碎机的主要部件
1.机架
颚式粉碎机机架上下开口的四壁刚性框架，用作支撑偏心轴并承受破碎物料的反作用力，要求有足够的强度和刚度，一般用铸钢整体铸造，小型颚式粉碎机也可用优质铸铁代替铸钢。大型颚式粉碎机的机架需分段铸成，再用螺栓牢固链接成整体，铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成，但刚度较差。
2.颚板和侧护板
颚式粉碎机机定颚和动颚都由颚床和颚板组成，颚板是工作部分，用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁，动颚颚床悬挂在周上，要有足够的强度和刚度，以承受破碎反力，因而大多是铸钢或铸铁件3.传动件
颚式粉碎机机偏心轴是破碎机的主轴，受有巨大的弯扭力，采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮，另一端装飞轮。
4.调节装置
颚式粉碎机机调节装置有楔块式，垫板式和液压式等，一般采用楔块式，由前后两块楔块组成，前楔块可前后移动，顶住后推板；后楔块为调节楔，可上下移动，两楔块的斜面倒向贴合，由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。
5.飞轮
颚式粉碎机机的飞轮用以存储动颚空行程时的能量，再用于工业形成，使颚式粉碎机的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造，小型机的颚式粉碎机飞轮常制成整体式。飞轮制造，安装时要注意静平衡。
鄂式粉碎机工作原理
颚式粉碎机机工作时，电动机通过皮带轮带动偏心轴旋转，使动鄂周期地靠近、离开定鄂，从而对物料有挤压、搓、碾等多重破碎，使物料由大变小，逐渐下落，直至从排料口排出。
