红星回转窑的结构和工作原理介绍

回转窑是指旋转煅烧窑，俗称旋窑，属于建材设备类，是煅烧水泥的重要设备。本文红星机器对回转窑的基础知识——设备的结构和工作原理进行讲解。

回转窑主要由筒体、传动装置，托、挡轮支承装置，窑头、窑尾密封，窑头罩及燃烧装置等部分组成。主要用于冶金行业钢铁厂贫铁矿磁化焙烧；铬、镍铁矿氧化焙烧。

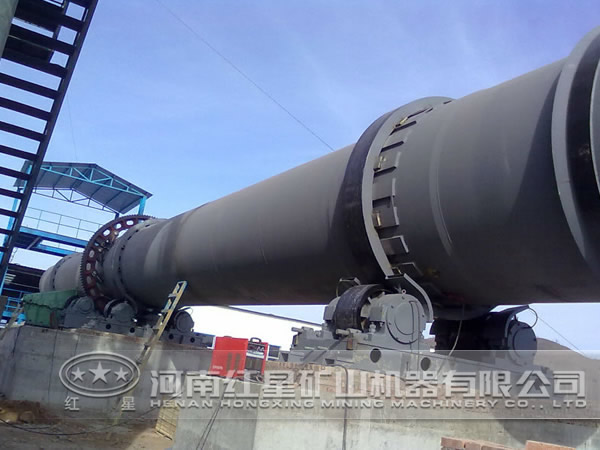

窑筒体采用锅炉钢制成，其特点是大大降低了窑体的重量，采用自动焊焊接。窑头护板与冷风套组成分格的套筒空间，从喇叭口向筒体吹冷风制冷。筒体上有三个矩形实心轮带。轮带与筒体垫板件存在一定的间隙，其大小值由热膨胀量决定，当窑正常运转时，轮带能适度的与筒体间保持微量的滑移。

采用液压推力挡轮装置承受全窑的下滑力，该装置可推动窑体向上移动。支承点间跨度的正确分配，使各档轴承装置的设计更加合理。各轴承点设有测温装置。为防止冷空气进入和烟气粉尘溢出筒体，在筒体的进料端（尾部）和出料端（头部）设有可靠的窑尾和窑头密封装置。

传动系统用单传动，由水泥工业回转窑专用的直流调速电动机驱动。另外设有连接保安电源的辅助传动装置，可保证主电源中断时仍能盘窑操作。

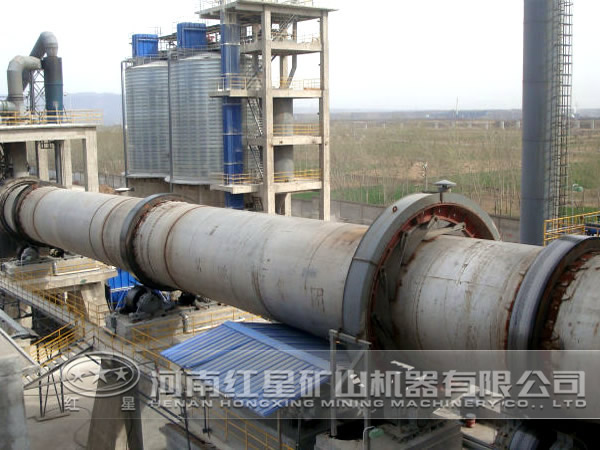

回转窑的筒体由钢板卷制而成，筒体内镶砌耐火衬，且于水平线成规定的斜度，由3个轮带支撑在各档支承装置上，在入料端轮带附近的跨内筒体上用切向弹簧固定一个大齿圈，其下有一个小齿轮与其啮合。正常运转时，由主传动电机经主减速器向该开式齿轮装置传递动力，驱动回转窑。

物料从窑尾进入窑内煅烧，由于筒体的倾斜和缓慢的回转作用，物料既沿圆周方向翻滚又沿轴向移动，继续完成分解和烧成的工艺过程，生成熟料经窑头罩进入冷却机冷却。燃料由窑头喷入窑内，燃烧产生的废气与物料进行热交换后，由窑尾导出。
